家用配電箱，這個確實在平時用的比較多，那么本期我們一起來了解下家用配電箱安裝接線圖解，由
不銹鋼配電箱廠家中旭電氣告訴你：
1、家庭配電箱分金屬外殼和塑料外殼兩種，有明裝式和暗裝式兩類，其箱體必須完好無缺。
2、家庭配電箱的箱體內接線匯流排應分別設立零線、保護接地線、相線，且要完好無損，具良好絕緣。
3、空氣開關的安裝座架應光潔無阻并有足夠的空間。
家庭配電箱安裝要點是：
1、家庭配電箱應安裝在干燥、通風部位，且無防礙物，方便使用。
2、家庭配電箱配電箱不宜安裝過高，一般安裝標高為1.8米，以便操作
3、進配電箱的電管必須用鎖緊螺帽固定。
4、若家庭配電箱配電箱需開孔，孔的邊緣須平滑、光潔。
5、配電箱埋入墻體時應垂直、水平，邊緣留5—6毫米的縫隙。
6、配電箱內的接線應規則、整齊，端子螺絲必須緊固。
7、各回路進線必須有足夠長度，不得有接頭。
8、安裝后標明各回路使用名稱。
9、家庭配電箱安裝完成后須清理配電箱內的殘留物。
家庭配電箱接線圖在進行安裝的時候也是必不可少的，小編特地為大家準備了幾幅很詳細的接線圖。

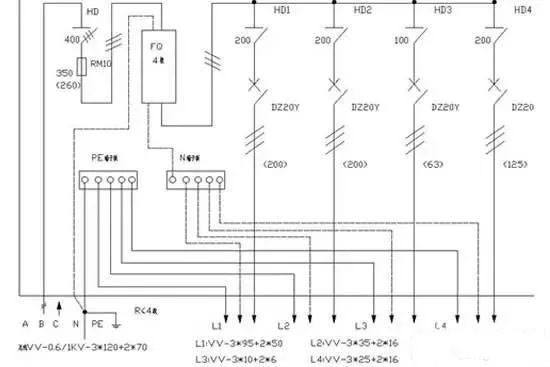

家庭配電箱接線圖：
以上就是家用配電箱安裝接線圖解，更多配電箱相關消息請關注不銹鋼配電箱廠家中旭網站http://m.jueyo.com.cn/其它內容，希望中旭的分享對你有所幫助。
